LED EV Series

"EV" Series Lamps (Extended View) have been designed to compensate for adverse conditions inherent to span wire installations by directing more light above & below the typical horizontal axis requirement. Tinted lenses standard, clear lenses optional. Most models meet the 1998 and the new pending 2005 draft VTCSH ITE Purchasing Specification.

MODEL NUMBER IDENTIFICATION
TSL-EV08R-HP2-A1

TSL - Traffic Signal Lamp
EV - Leoteks Series ID, 08 - Size in Inches,
R - Denotes LED Color, Hp2 - Output Characteristics,
A or B - A=AC, B=DC, 1 or 2 - 1=Door Mount, 2=Screw-in Back Cover Housing

Weizhou's standard 42" wiring comes with the combo female spade to male termination. Our patented "type 1" screw-in adapter harness or our "User Friendly" Molex connector is optional.

Weizhou's "fail-state" feature is available for controller and monitoring compatability.

NOTE: NOTE FOR USE WITH GEOMETRICAL PROGRAMMABLE LOUVERS (GIP)

‘@

12 Inch Balls

MODEL
NUMBER
BEAM
COLOR
LED
TYPE
POWER
(Typ)
INPUT
Voltage
CURRENT
REG.
THD
<20%
PFC TEMP
COMP
Meets
Energy
Star
TSL-EV12R-HP3-A1 RED AllnGaP 9.0 80~135
Vac
YES YES >.90 YES YES
TSL-EV12R-HP3-B1 RED AllnGaP 9.0 12
Vdc
YES YES N/A YES YES
TSL-EV12Y-HP1-A1 YELLOW AllnGaP 20.6 80~135
Vac
YES YES >.90 YES N/A
TSL-EV12Y-HP1-B1 YELLOW AllnGaP 20.6 12
Vdc
YES YES N/A YES N/A
TSL-EV12Y-HP5-A1 YELLOW AllnGaP 25 80~135
Vac
YES YES >.90 YES N/A
TSL-EV12G-HP2-A1 GREEN lnGaN 13 80~135
Vac
YES YES >.90 YES YES
TSL-EV12G-HP3-A1 GREEN AllnGaP 11 80~135
Vac
YES YES >.90 YES YES
TSL-EV12G-HP3-B1 GREEN lnGaN 11 12
Vdc
YES YES N/A YES YES

‘@

8 Inch Balls

MODEL
NUMBER
BEAM
COLOR
LED
TYPE
POWER
(Typ)
INPUT
Voltage
CURRENT
REG.
THD
<20%
PFC TEMP
COMP
Meets
Energy
Star
TSL-EV08R-HP2-A1 RED AllnGaP 7.4 80~135
Vac
YES YES >.90 YES YES
TSL-EV08R-HP2-B1 RED AllnGaP 10 12
Vdc
YES YES N/A YES YES
TSL-EV08Y-HP2-A1 YELLOW AllnGaP 11 80~135
Vac
YES YES >.90 YES N/A
TSL-EV08Y-HP2-B1 YELLOW AllnGaP 13.5 12
Vdc
YES YES N/A YES N/A
TSL-EV08G-HP2-A1 GREEN lnGaN 8 80~135
Vac
YES YES >.90 YES YES
TSL-EV08G-HP2-B1 GREEN lnGaP 8 12
Vdc
YES YES N/A YES YES

‘@

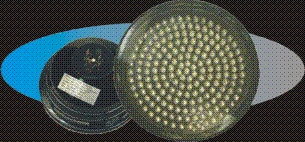

 LED PV Series

ThE "PV" (Programmable Visibility) Retrofit Lamp is a custom designed "plug-in" module constructed for installation into a Programmabe Visibility Signal Housing (3M, McCain, etc.) without modification.

MODEL NUMBER IDENTIFICATION
T05R-A-6100

T - Programmable Visibility, 05 - Size in Inches, R, Denotes LED Color,
EV - Leoteks Series ID, 08 - Size in Inches,
A-6100 - LED Type

MODEL
NUMBER
BEAM
COLOR
LED
TYPE
POWER
(Typ)
INPUT
Voltage
CURRENT
REG.
THD
<20%
PFC TEMP
COMP
T05R-A-6100 RED AllnGaP 9.5 80~135
Vac
YES YES >.90 YES
T05G-A-6100 YELLOW AllnGaP 14.0 80~135
Vac
YES YES >.90 YES
T05G-A-6100 Green lnGaP 9.4 80~135
Vac
YES YES >.90 YES

‘@
